Aspersor Emergente De Turbina Hunter Serie PGP

Aspersor Emergente De Turbina Hunter Serie PGP

El aspersor emergente PGP® es un producto original de Hunter® que situó a la empresa en el mapa en 1981. Por entonces, su diseño excepcional e impresionante rendimiento situaron la turbina en una posición destacada, y las continuas mejoras y actualizaciones le han permitido permanecer desde entonces en el número uno de ventas de turbinas en todo el mundo.

Capaz de proporcionar una distribución de agua homogénea a través de toberas diseñadas con precisión, este aspersor emergente es inigualable en fiabilidad, durabilidad, versatilidad y valor. Con las interminables funciones que lleva incorporadas y los años de experiencia de Hunter® en la tecnología de engranajes, no es un misterio por qué año tras año el PGP® sigue siendo la elección profesional.

¿Por Qué Elegir PGP?

• El aspersor emergente gira en silencio y luego desaparece cuando el trabajo está hecho.
• Riega uniforme y eficientemente.
• Tiene un control preciso para no malgastar agua por salpicaduras en aceras o edificios.
• Rotación silenciosa, sin impacto o ruido.
• Ajuste por la parte superior que permite ajustar fácilmente tanto en seco como con agua.
• Fácil ajuste sin cambiar las toberas.


Diseñado Para Durar

• La cubierta integral de goma está recubierta por una membrana que evita la entrada de suciedad.
• Filtro para agua sucia que acaba con las obstrucciones de la tobera.

Características

• Modelo: 10 cm.
• Configuración del sector: de 40° a 360°.
• Cubierta de goma instalada de fábrica.

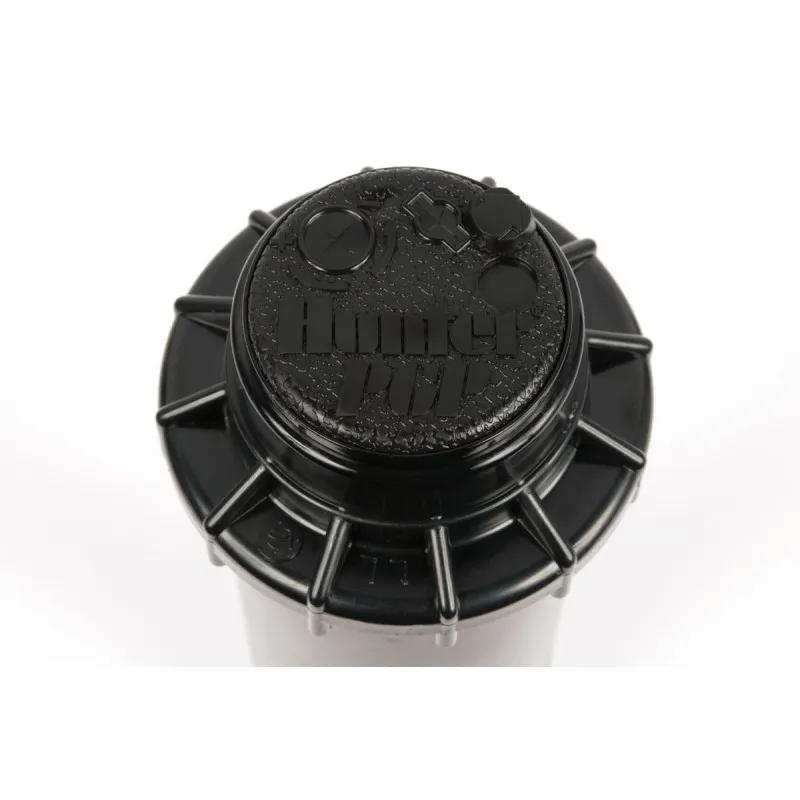

• Ajuste del sector por la parte superior.
• Mecanismo de verificación rápida del sector.
• Engranaje lubricado por agua.

Especificaciones

• Radio: de 6,4 a 15,8 m.
• Caudal: de 0,10 a 3,22 m3/h; de 1,7 a 53,7 l/min.
• Intervalo de presión recomendado: de 1,7 a 4,5 bar; de 170 a 450 kPa.
• Intervalo de presión de funcionamiento: de 1,4 a 7 bar; de 140 a 700 kPa.
• Pluviometrías: 10 mm/h aprox.
• Trayectoria tobera: Est. = 25 grados, ángulo bajo = 13 grados.

Dimensiones

• Altura de emergencia: 10 cm.
• Altura total: 19 cm.
• Diámetro expuesto: 4,5 cm.
• Conexión: ¾”.

Complementos

• Vávula antidrenaje hasta 3 m.c.a.
• Toberas de bajo ángulo para el aspersor emergente de turbina de la serie PGP.

Ajustes del arco de riego



Los aspersores salen de fábrica posicionados con un sector de 180°. El ajuste de los aspersores puede hacerse con o sin agua. Se recomienda hacer los ajustes iniciales antes de proceder a su instalación.

1. Con la palma de la mano, gire la torre de la boquilla hacia la izquierda hasta llegar al tope izquierdo para completar todo ciclo de rotación interrumpida. (Fig. 1)
2. A continuación, hágala girar en dirección de las manecillas del reloj hasta llegar al tope derecho que coincide con el lado fijo del arco. Hay que mantener la torre de la boquilla en esa posición para hacer todos los ajustes del arco.

Para aumentar el arco de riego:

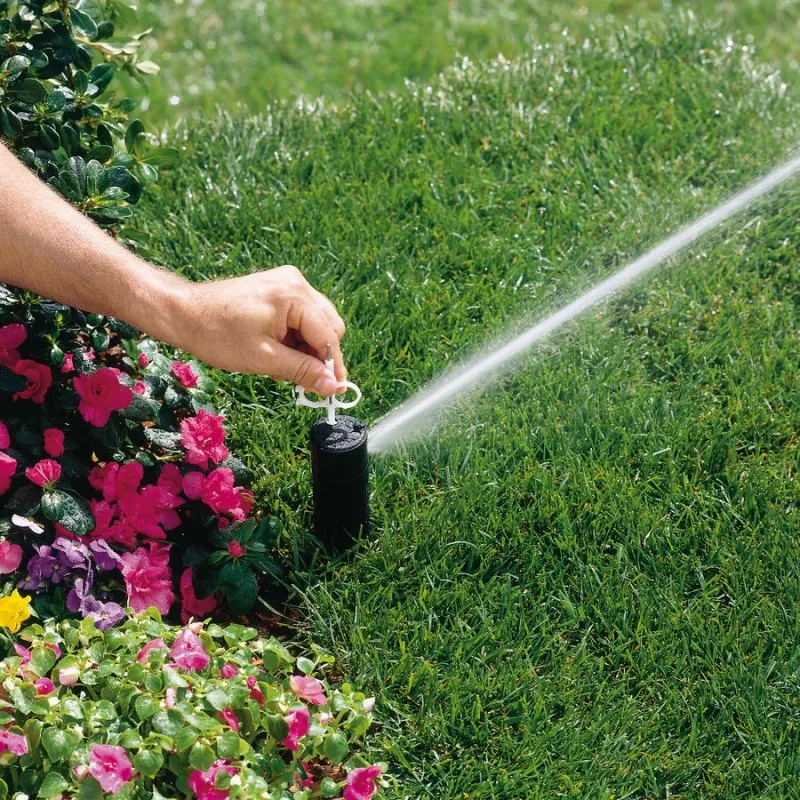

1. Insertar la llave Hunter® en el orificio de ajuste. (Fig. 2)
2. Manteniendo la torre de la boquilla en el extremo derecho, girar la llave en el sentido de las manecillas del reloj. Cada giro completo de la llave (360°) incrementa el arco por 90°.
3. El ajuste se puede hacer entre valores comprendidos de 40° a 360°.
4. La llave no podrá girar más cuando llegue al arco máximo (360°) o se producirá un ruido mecánico.

Para disminuir el arco de riego:

1. Insertar la llave Hunter® en el orificio de ajuste. (Fig. 3)
2. Mientras se mantiene la torre de la boquilla fija en el extremo derecho, girar la llave hacia la izquierda. Cada giro completo de la llave (360°) permite disminuir el sector de riego por 90°.
3. El ajuste se puede hacer entre valores comprendidos de 40° a 360°.
4. La llave no podrá girar más cuando llegue al arco mínimo de 40° o se producirá un ruido mecánico.

Ajuste del radio

Insertar el extremo hexagonal de la llave Hunter® en el tornillo de ajuste de radio. Girar el tornillo hacia la derecha para disminuir el radio y al revés para aumentarlo.

Ajuste del caudal de agua

El caudal de agua se puede ajustar en función de la zona: zona seca o zona húmeda. Para ello, basta con sustituir la boquilla existente por otra de mayor diámetro para aumentarlo; o por otra menor para disminuirlo.

Nota: No es necesario desmontar el aspersor para efectuar los ajustes.

Ajustes de la boquilla

1. Insertar el extremo de la llave Hunter® en el orificio de elevación del aspersor emergente. Sacar el pistón para acceder al orificio de la boquilla.
2. Con la llave Hunter®, aflojar el tornillo de ajuste de radio/retenedor de la boquilla. Si ya está instalada una boquilla en el aspersor; para desmontarla, basta con abrir el agua o con tirar de una de las espigas de la boquilla con unas pinzas.
3. Coloque la boquilla deseada en el orificio. Atención: dicho orificio está orientado a 25° y las espigas tienen que estar siempre situadas hacia arriba (Fig. 4). Introducir la boquilla hasta el fondo del orificio y finalmente apretar el tornillo de ajuste y retenedor.
